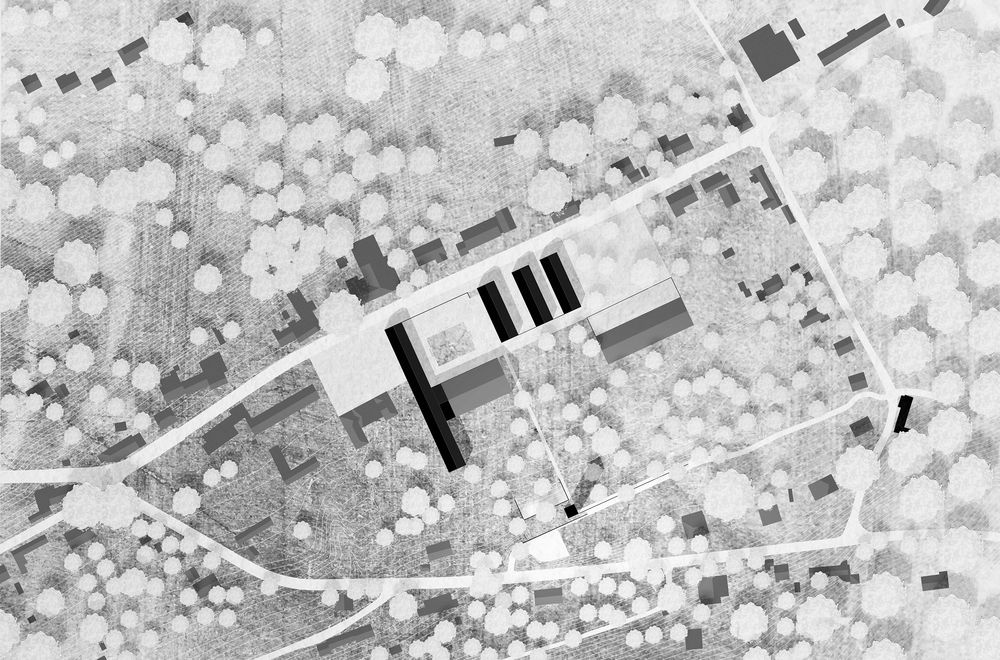

Zwart-witte kaartweergave toont een terrein met veel bomen en verspreide bebouwing, waarin een centraal architectonisch complex is ingetekend met meerdere donkere volumes die onderling verbonden zijn. Wegen, paden en kleinere gebouwen liggen rondom het ontwerp, waarbij het contrast tussen de nieuwe volumes en de bestaande omgeving duidelijk zichtbaar is.

Youri Dor

The purpose of this project is to give access to a larger and more global view of the surroundings and to create a landmark for the people who live and flow around it. This is done by using height to create a visual link with this particular territory.

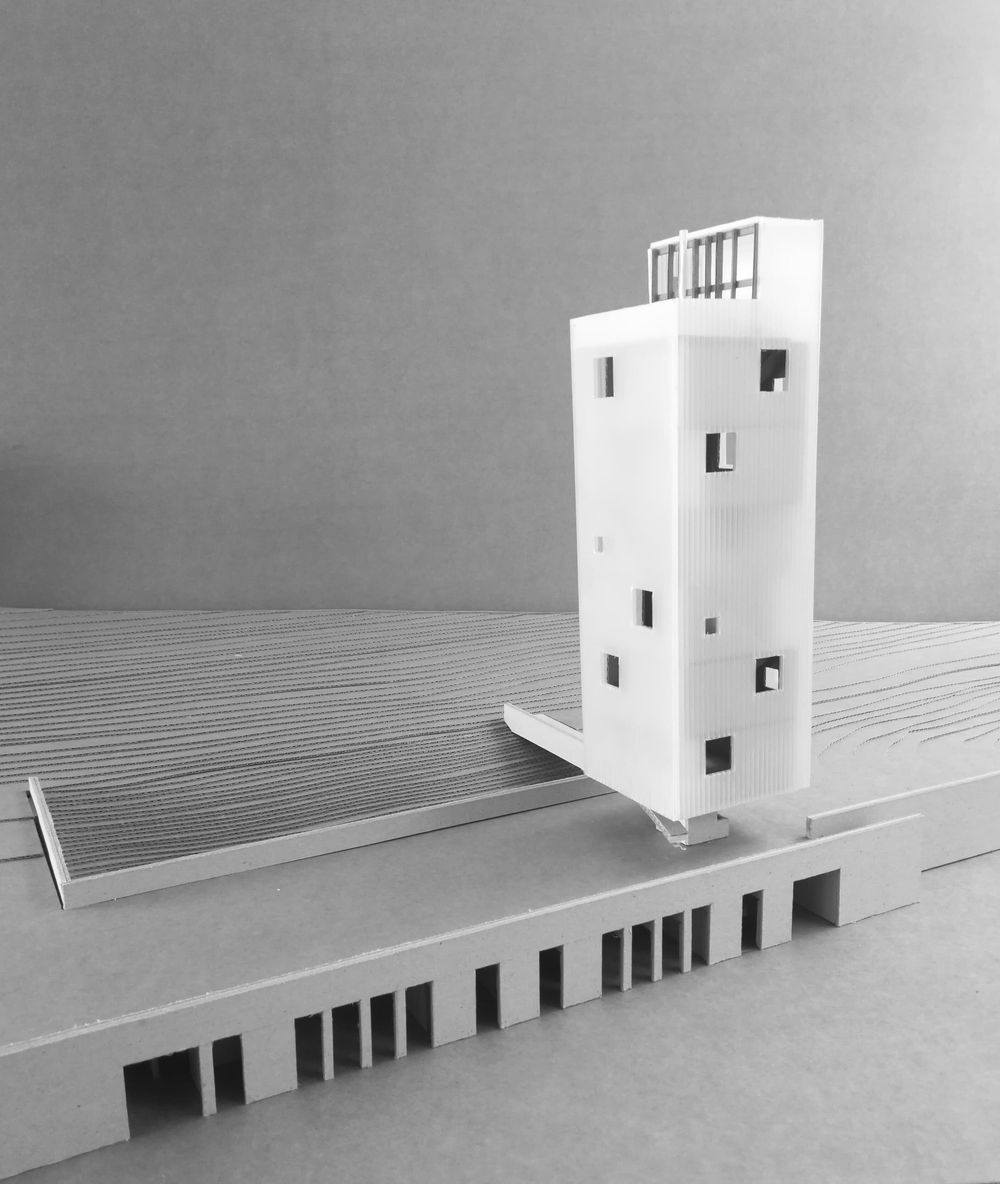

The project consists of one repeated module stacked multilpe times, and rotated 90 degrees every level.

The aim of this prefabricated module is to give a high building efficiency to the whole construction. The stacking of these modules creates the peripheral circulation as well as the building's facades.

The transparency of the sidings gives the ascent a diaphanous environment. The support walls anchor the verticality of the building in the landscape, whilst still giving a subtle direction towards the castle.

The project is made out of five parts : The ground floor with a nursery. The first floor which is used as a sheltered/covered space. The next three floors will be rented to make the project profitable, a facility floor is located giving independence to the other two floors without predefined functions (green classes, backpackers, exhibitions, shelter…). Finally, the last floor is very open giving a clear view on the surrounding landscape, with a direct sight on the castle, the church and the Bati-Pire. It's designed to be versatile in order to anticipate possible changes and futur repurposing.

The observatory appears as a central converging and meeting point for the inhabitants.

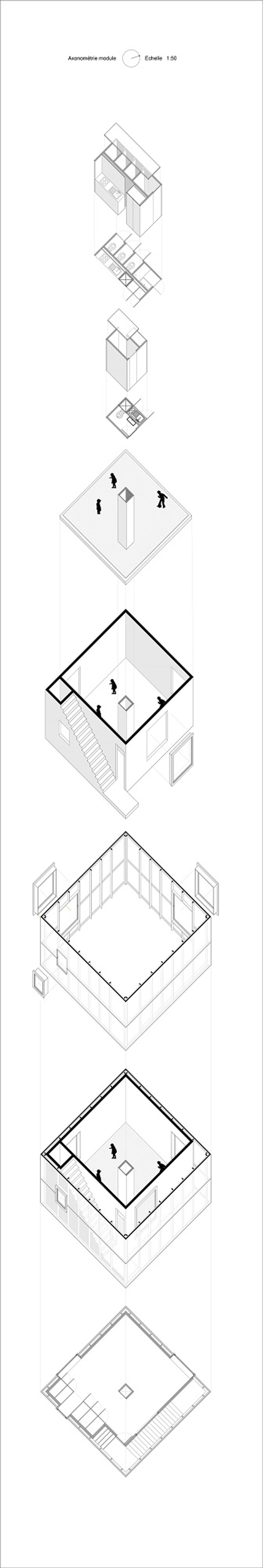

Axonometrische tekening toont een modulair gebouw dat in losse onderdelen uit elkaar is gehaald, van dak en technische modules tot verdiepingen met ramen en een centrale kern. Per niveau zijn trappen, open ruimtes en kleine silhouetten zichtbaar, met bovenaan de titel “Axonométrie module” en de schaal 1:50.

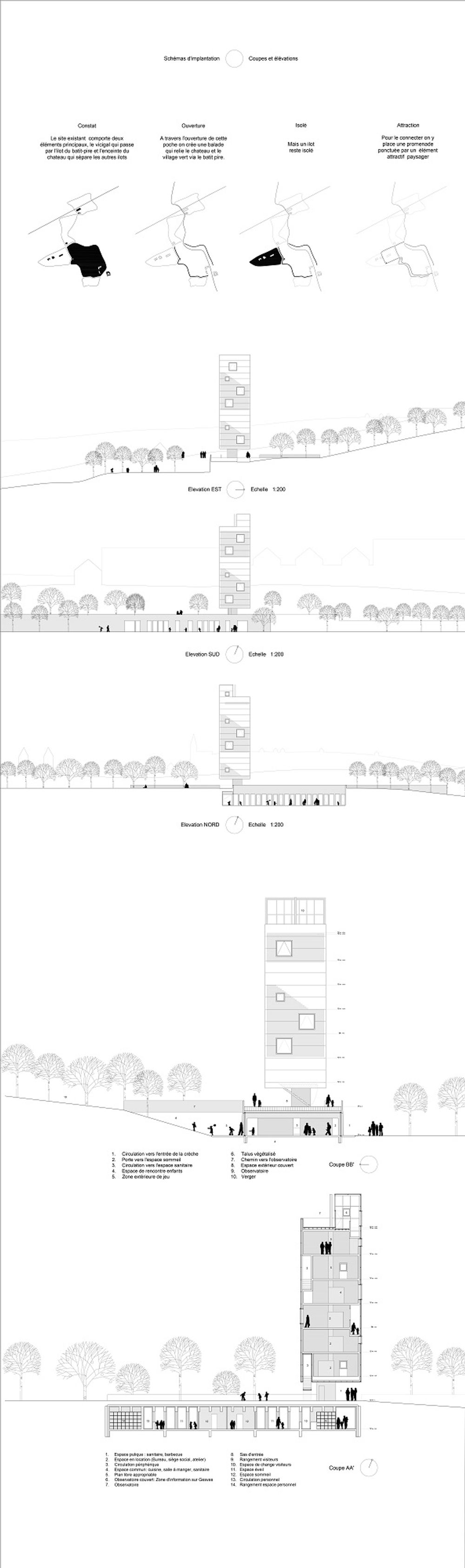

Schema met kleine kaarten bovenaan toont de locatie-analyse met stappen zoals context, opening, isolatie en attractie, gevolgd door meerdere aanzichten van een slanke toren in een landschap met bomen en schaalfiguren. Onder de aanzichten staan doorsneden van het gebouw waarin verdiepingen, ruimtes en circulatie zichtbaar zijn, inclusief labels en schaalaanduidingen zoals “Elevation EST”, “Elevation SUD”, “Elevation NORD” en “Coupe AA”.

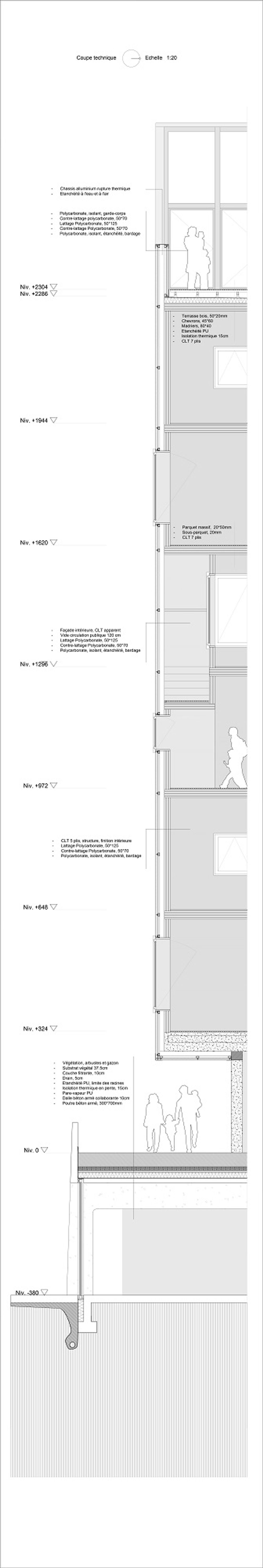

Technische doorsnede van een gebouw toont meerdere verdiepingen met vloeren, geveldetails en constructielagen, inclusief ramen en een terras met silhouetfiguren bij de bovenste verdieping. Langs de zijkant staan hoogtematen zoals “Niv. +2304” en materiaalbeschrijvingen, terwijl onderin de fundering en opbouw van de begane grond zichtbaar zijn.

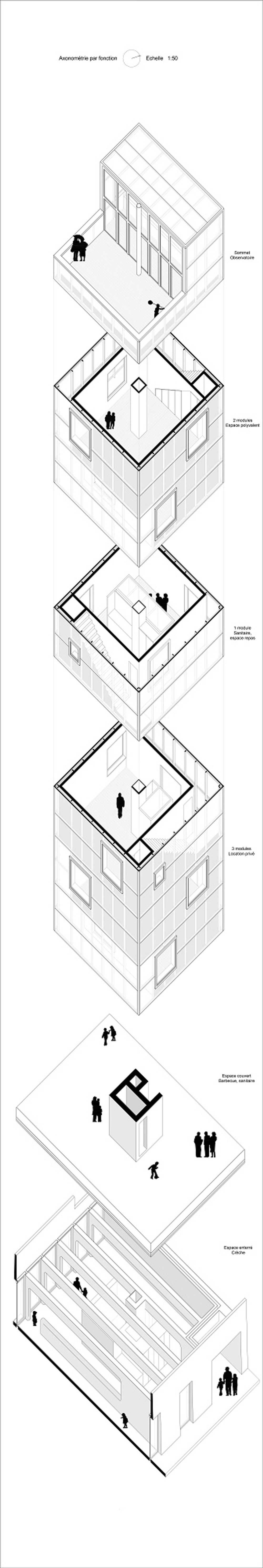

Axonometrische tekeningen tonen een modulaire toren opgebouwd uit gestapelde volumes met interne trappen, terrassen en verschillende functies per niveau, weergegeven met kleine silhouetten en labels zoals “Axonométrie par fonction” en schaal. Daarnaast toont een technische doorsnede de constructie en materialen per verdieping met hoogtematen, raamdetails en vloeropbouwen, inclusief aanduidingen zoals “Coupe technique” en niveaus van onder tot boven.

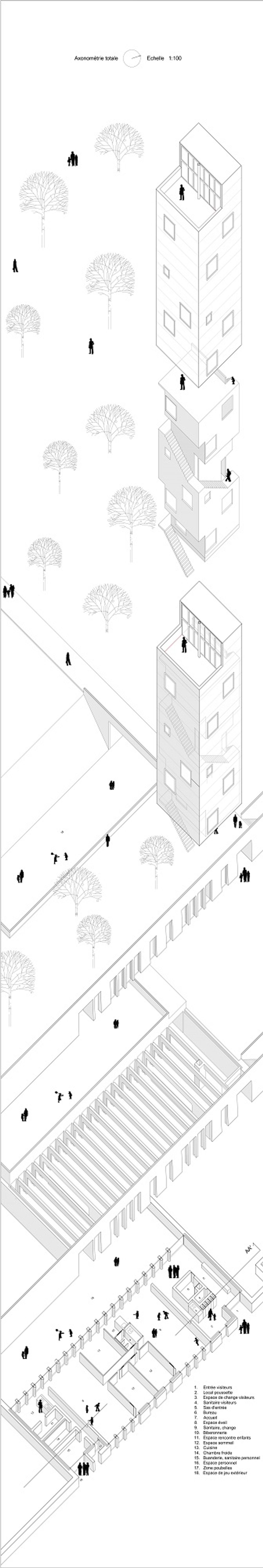

Axonometrische tekening toont een architectonisch ontwerp met een hoge toren opgebouwd uit gestapelde volumes, verbonden door trappen en looproutes, geplaatst in een stedelijke omgeving met bomen en kleine figuren. Onderaan is een horizontaal complex met meerdere ruimtes en binnenplaatsen zichtbaar, terwijl kleine silhouetten de schaal en routes door het geheel aangeven.

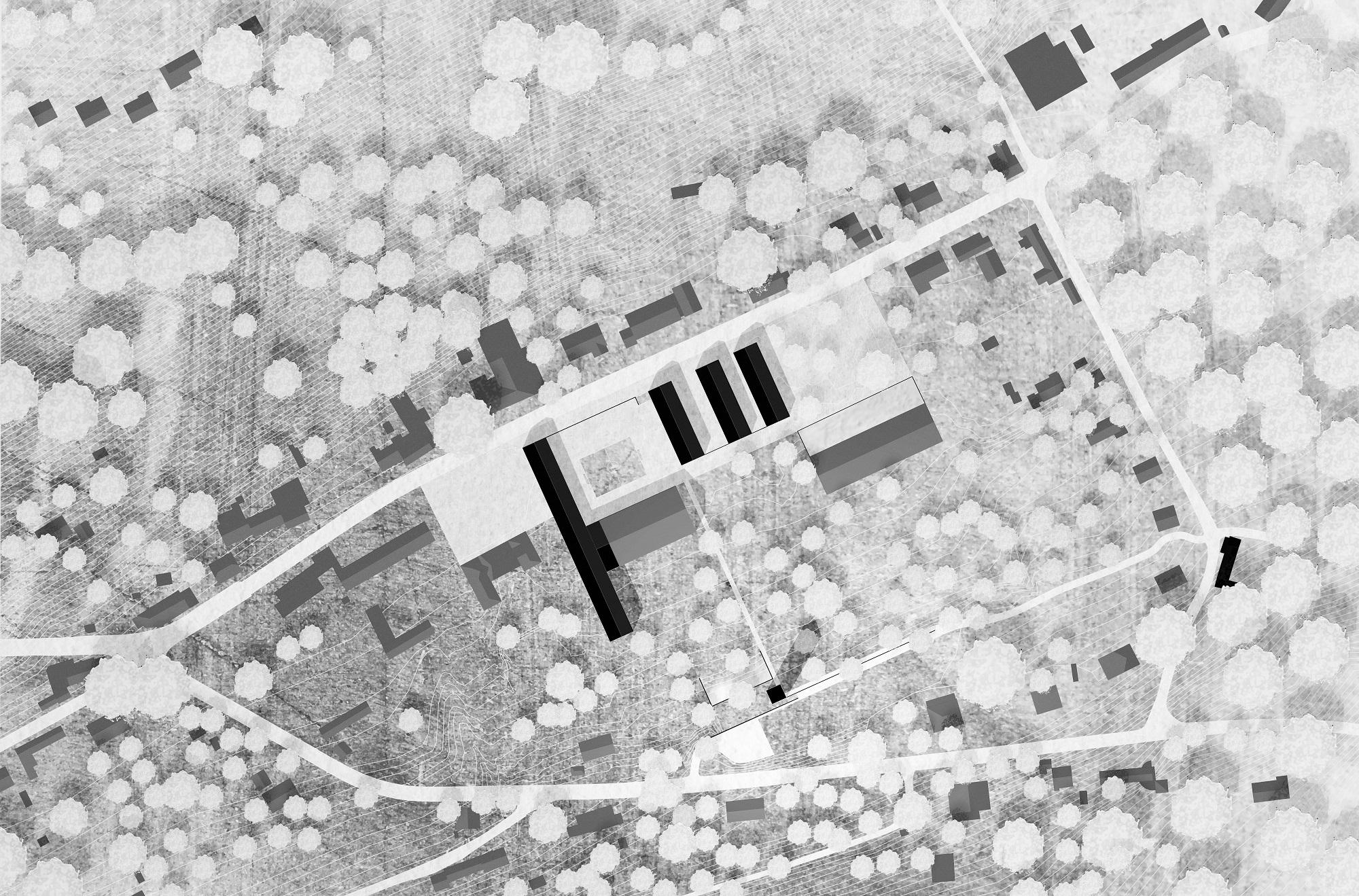

Zwart-witte kaartweergave toont een terrein met veel bomen en verspreide bebouwing, waarin een centraal architectonisch complex is ingetekend met meerdere donkere volumes die onderling verbonden zijn. Wegen, paden en kleinere gebouwen liggen rondom het ontwerp, waarbij het contrast tussen de nieuwe volumes en de bestaande omgeving duidelijk zichtbaar is.
